01 / 循序課程

先選能力主題，再比較不同公開來源

掃描策略、動態判讀、病理判讀、周邊神經、疼痛介入與區域麻醉共用同一份影片時間軸；換一個學習入口，不會換掉筆記版本。

循序學習路徑

依課程主題選擇來源與影片

109 支影片，共用同一份時間軸筆記
Philips共同核心

John Persinger, RDMS, RMSK · Philips Healthcare ·

Nuts and bolts of MSK: the sonographer’s place in the toolbox

Nuts and bolts of MSK: the sonographer’s place in the toolbox

公開影片沒有平台字幕；時間軸依完整音軌 ASR 轉錄、投影片與原片語境逐段編審。 Philips 產品功能與數字均標示為講者或廠商教育內容，不轉寫成獨立比較效果。

影片導讀

完整影片時間軸

下列時間段直接示範本章的核心掃描或介入內容。

Philips｜Nuts and bolts of MSK: the sonographer’s place in the toolbox

影片完整涵蓋
Philips｜MSK 超音波的核心工具與新技術課程開場與 John Persinger 的研究、教學角色本段代表畫面 02:12
原片同一秒 ↗
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

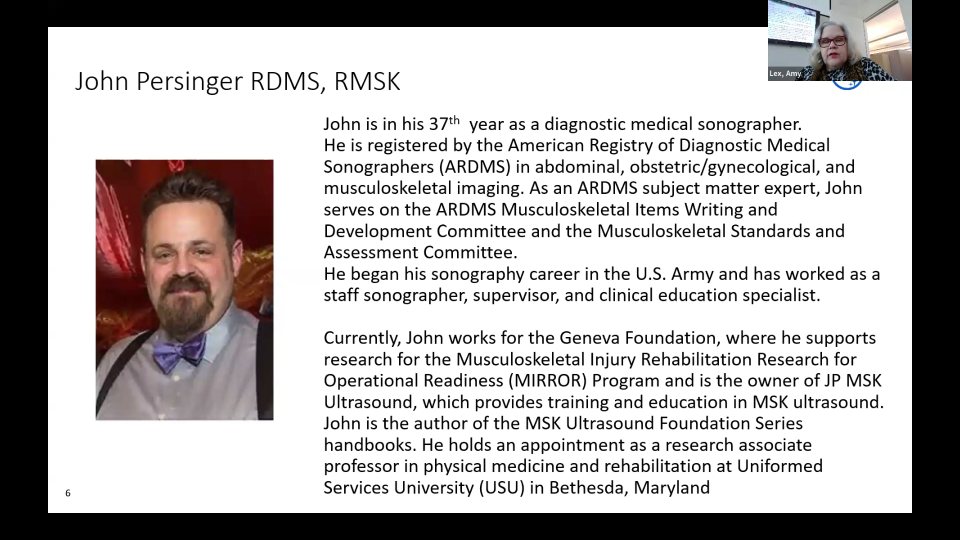

課程開場與 John Persinger 的研究、教學角色

原片同一秒 ↗
速讀摘要
  • 主持人先說明錄影與匿名提問方式，再介紹 John Persinger, RDMS, RMSK 的超音波與肌骨專長。
  • 講者的角色跨越臨床超音波、研究支援、認證考題發展、專業教育與 MSK ultrasound 教材撰寫。
展開完整逐段詳解7 項

操作步驟

依來源順序保留本段示範的操作流程與銜接條件。

  1. 開場先告知本 webinar 正在錄影，參與者可匿名提出 Q&A。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 主持人介紹講者長期從事 diagnostic medical sonography，具腹部、婦產與肌骨超音波背景。
  2. 他也是 JP MSK Ultrasound 的負責人，提供肌骨超音波訓練與教育。

臨床整合

病例資訊、理學檢查與影像所見如何在本段被整合。

  1. 他參與 ARDMS 肌骨領域的題目撰寫與標準相關委員會工作。
  2. 本段是公開專業背景介紹，尚未進入掃描參數、疾病判讀或治療作法。

證據界線

區分講者內容、原始來源與目前可支持的解讀範圍。

  1. 目前工作包括支援 Geneva Foundation 的肌骨損傷、復健與 operational readiness 研究。
  2. 主持人另提及其 MSK Ultrasound Foundation Series 手冊，以及物理醫學與復健領域的研究教職。
Philips webinarJohn Persingersonographer研究角色課程導言
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

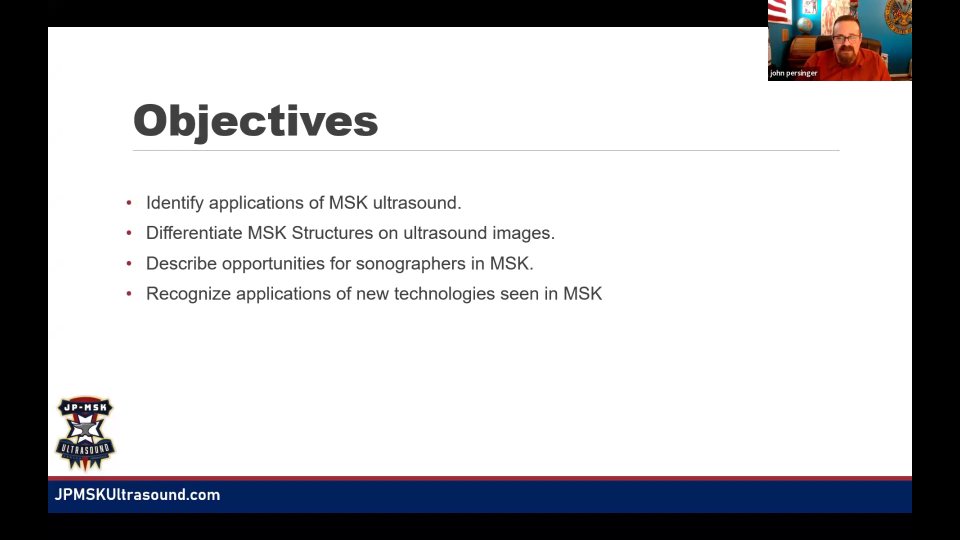

利益揭露、學習目標與課程路線

原片同一秒 ↗
速讀摘要
  • 講者揭露其公司、Philips 顧問工作與國防部承攬身分，並說明發言只代表個人。
  • 課程目標是辨識 MSK 組織、理解 sonographer 的應用與職涯角色，最後觀看新技術與病例。
展開完整逐段詳解7 項

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 講者表示自己擁有 JP MSK Ultrasound，曾為 Philips 提供顧問工作。
  2. 他同時是 Department of Defense contractor，因此特別聲明內容不代表 Department of Defense 或 Uniformed Services University。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 第一個學習目標是讓聽眾能在肌骨超音波影像中區分不同結構。
  2. 新設備內容屬 Philips 主辦的廠商教育，後續筆記會與一般解剖教學分層呈現。

臨床整合

病例資訊、理學檢查與影像所見如何在本段被整合。

  1. 第二個目標是理解 MSK ultrasound 可如何融入既有 sonography 工作，並辨認可能早已在執行的相關任務。

證據界線

區分講者內容、原始來源與目前可支持的解讀範圍。

  1. 第三個目標是認識 sonographer 在研究、臨床支援、教育與程序協作中的其他機會。
  2. 課程順序依序為個人與技術歷史、研究工作、sonoanatomy、新技術，以及病例與情境。
利益揭露學習目標課程架構廠商教育MSK ultrasound
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

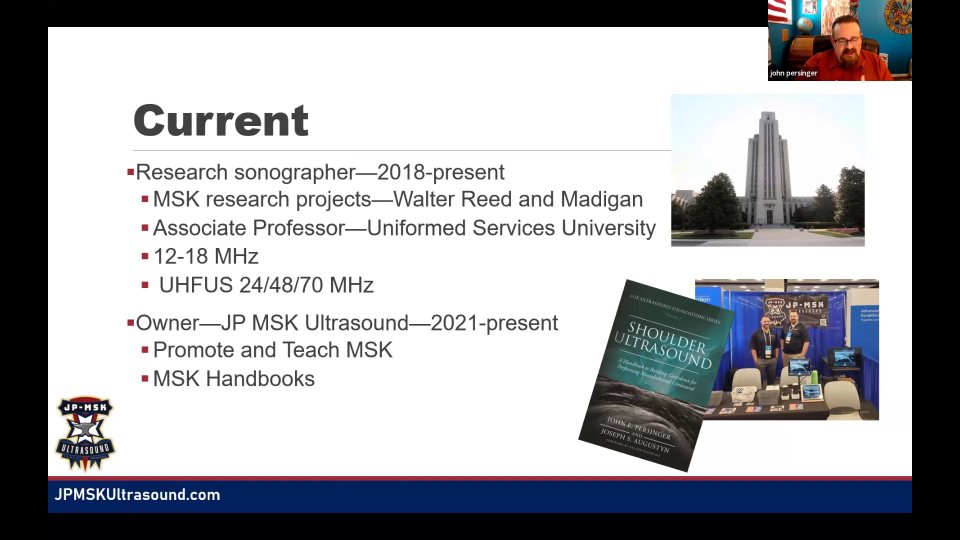

從 1987 到超高頻：講者職涯與設備演進

原片同一秒 ↗
速讀摘要
  • 講者以自己的軍旅、臨床與研究經歷，串連 MSK ultrasound 從低頻線性探頭到超高頻系統的變化。
  • 不同年代的頻率數值是個人使用史與設備例子，不是本課程建立的通用探頭規格。
展開完整逐段詳解8 項

病例脈絡

保留本段與病例、症狀、檢查或治療決策有關的前後關係。

  1. 講者先交代軍事史與 blacksmithing 等個人背景，說明後續比喻與自我病例的來源。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 他回顧 1987 年開始從事超音波，早期在 Operation Desert Shield 曾協助查看急診醫師的 Achilles tendon injury。

掃描設定

體位、探頭選擇、深度、焦點、增益與螢幕方向。

  1. 早期 ACUSON 128 線性探頭被講者描述為固定約 7 MHz，體積與操作感都遠不如現代探頭。
  2. 後續設備讓工作頻率逐步提升；講者依序提到約 10–5、12–5 與 eL18-4 等探頭世代。
  3. 講者以『有時也會過猶不及』提醒：更高頻率仍必須與穿透深度和臨床目標配對。

臨床整合

病例資訊、理學檢查與影像所見如何在本段被整合。

  1. 他在一般臨床時期接觸肩部、foreign body、hernia 與 Baker cyst 等多種零散 MSK 問題。

證據界線

區分講者內容、原始來源與目前可支持的解讀範圍。

  1. 2016–2018 年間擔任 Philips education specialist，之後轉入 Walter Reed 與 Madigan 的研究支援。
  2. 研究時期除常用約 12–18 MHz，也接觸 24、48 與 70 MHz 的 ultra-high-frequency system。
設備演進超高頻超音波Achilles tendon職涯歷史頻率
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

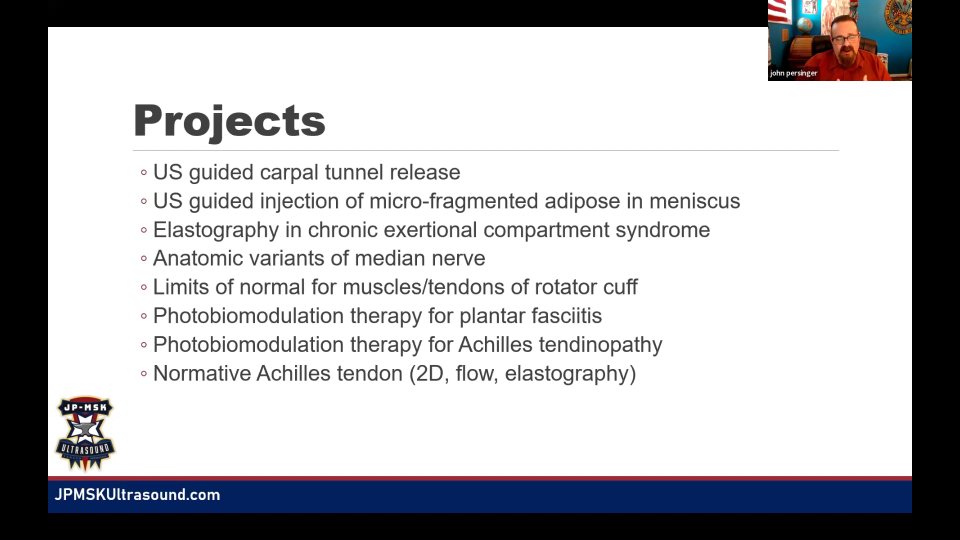

研究組合：介入、解剖變異、elastography 與復健技術

原片同一秒 ↗
速讀摘要
  • 講者的研究支援從 ultrasound-guided carpal tunnel release 擴大到半月板介入、神經變異、肌肉量測與肌腱研究。
  • Elastography 與 photobiomodulation 相關計畫在此被列為研究經歷，沒有在本段提出療效結論。
展開完整逐段詳解7 項

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 最初受聘項目是支援 ultrasound-guided carpal tunnel release。
  2. Elastography 工作包括 compartment syndrome、Achilles tendinopathy，以及建立 gastrocnemius–soleus complex 的正常參考資料。
  3. 另一項 resident project 以 2D measurements 估算 rotator cuff muscles 的體積與正常界線。

證據界線

區分講者內容、原始來源與目前可支持的解讀範圍。

  1. 之後參與把 microfragmented adipose tissue 注入 meniscus 的超音波導引研究。
  2. Median nerve 解剖變異研究從 elbow 追到 wrist，記錄不同分支可能出現的位置。
  3. 講者把 photobiomodulation 與雷射／震波放在同一研究脈絡；本筆記不把不同能量治療定義為同一技術。

臨床整合

病例資訊、理學檢查與影像所見如何在本段被整合。

  1. Plantar fasciitis 與 Achilles tendinopathy 計畫包含 photobiomodulation、laser 或 shockwave 相關工作。
研究carpal tunnel releaseelastographymedian nervephotobiomodulationAchilles
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

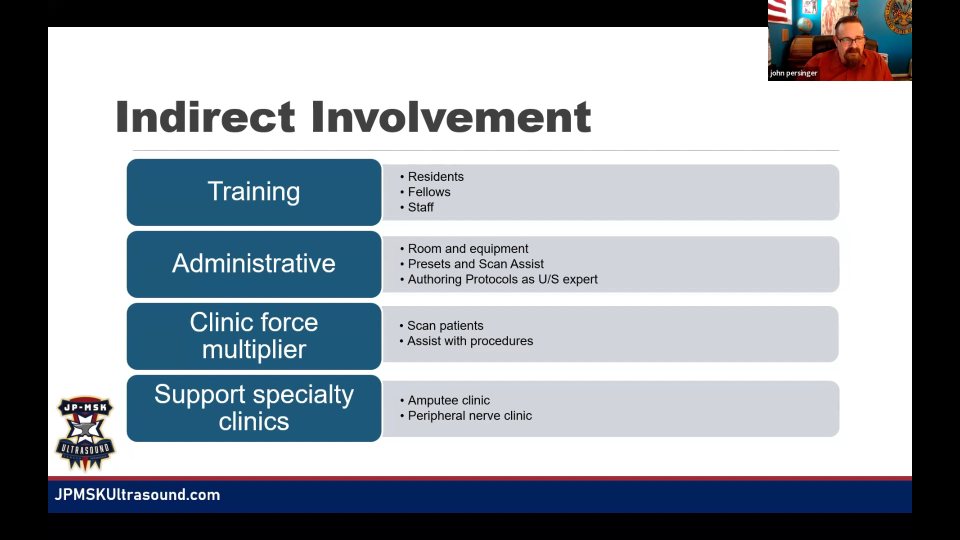

Sonographer 在研究與臨床現場的多重工作

原片同一秒 ↗
速讀摘要
  • 除了實際掃描，sonographer 也會成為設備設定、教育、書面作業規範與診間流程的核心支援者。
  • 講者把這種角色稱為 force multiplier：藉由分工讓醫師與團隊同時完成更多工作。
展開完整逐段詳解7 項

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 直接掃描涵蓋 carpal tunnel、knee／meniscus、median nerve、Achilles tendon 與 plantar fascia。
  2. 講者也參與程序協作與特殊門診支援，包括 amputee clinic 與 peripheral nerve clinic。

證據界線

區分講者內容、原始來源與目前可支持的解讀範圍。

  1. 在研究現場反覆操作設備，使住院醫師、fellow 與 staff physician 主動尋求系統調整與掃描教學。
  2. 每個新研究計畫都需要書面定義超音波部分；團隊因而由講者負責描述實際掃描方法。
  3. 本段所說的「書面作業規範」，是研究或檢查方法的正式文件，而不是單一固定掃描動作的同義詞。

器材準備

整理本段明示的探頭、無菌用品、針具與其他操作前準備。

  1. 現場工作也包含選擇房間、規劃設備、建立 presets，以及設定 Scan Assist 或同類檢查流程。

病例脈絡

保留本段與病例、症狀、檢查或治療決策有關的前後關係。

  1. 診間雙重預約時，sonographer 可先完成另一位患者的掃描，再與醫師交換所見，縮短等待。
sonographer role研究計畫preset臨床流程force multiplier
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

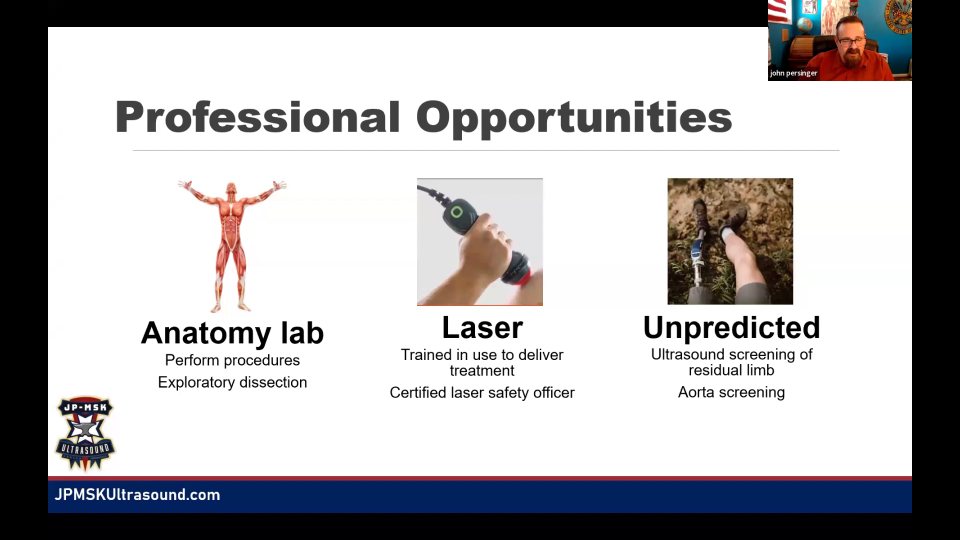

程序訓練、大體解剖與跨專科機會

原片同一秒 ↗
速讀摘要
  • 研究計畫讓講者學習程序、進入大體解剖實作、參與雷射安全與截肢者篩檢，但他明確區分研究訓練與臨床執業權限。
  • 這些例子用來說明 sonographer 的專業延伸，不代表每位 sonographer 都可獨立施作相同介入。
展開完整逐段詳解7 項

證據界線

區分講者內容、原始來源與目前可支持的解讀範圍。

  1. 為了訓練新加入研究的醫師，講者先在受監督情境學習相關程序。
  2. 研究團隊利用大體解剖實作練習程序並進行 exploratory dissection，讓超音波的逐層辨識與實體解剖相互印證。
  3. 團隊另因公開研究線索而安排截肢者的 abdominal aorta screening；這是特定計畫，不是本段建立的普遍篩檢建議。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 他列舉 meniscus injection、prolotherapy 與 ultrasound-guided carpal tunnel release。

操作步驟

依來源順序保留本段示範的操作流程與銜接條件。

  1. 講者隨即說明自己依法不能在一般 clinic 獨立施作這些程序；價值在於理解操作視角。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 因超音波與雷射物理有可互相理解之處，講者接受 laser treatment 操作訓練並取得 laser safety officer 資格。
  2. 與截肢手術專家合作時，他協助規劃截肢患者的超音波篩檢流程與教材構想。
大體解剖程序訓練執業範圍amputee cliniclaser safety
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

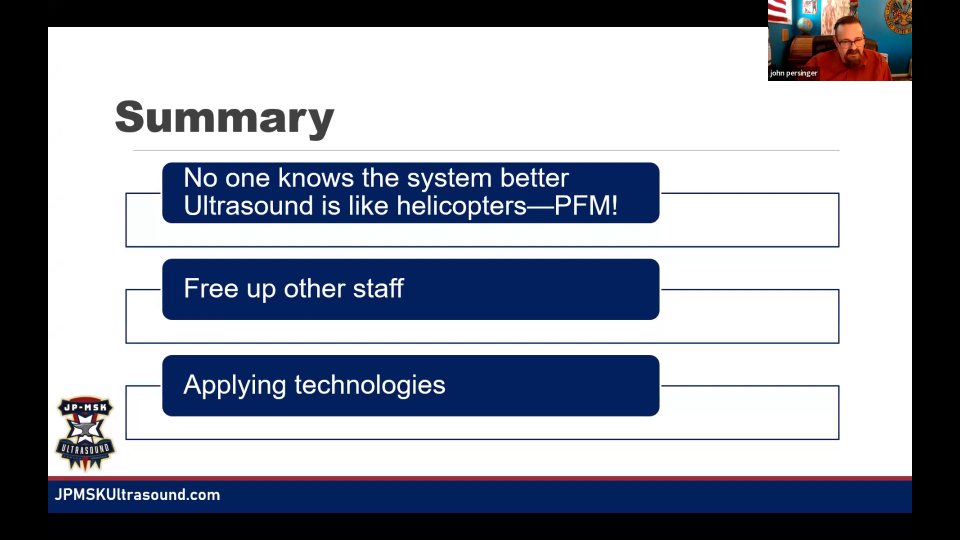

合作、教育與 system-use expert 的總結

原片同一秒 ↗
速讀摘要
  • 跨機構合作、正式課程、日常 bedside teaching、海報與 guideline 撰寫，構成研究之外的教育產出。
  • 講者以『pure freaking magic』比喻熟練 sonographer 調整設備的能力，核心訊息是系統操作專業本身具有團隊價值。
展開完整逐段詳解7 項

臨床整合

病例資訊、理學檢查與影像所見如何在本段被整合。

  1. Elastography 計畫讓團隊與 NIH 的相關專家合作，也促成與其他 MSK 領域領導者的交流。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 教育既包括正式 classes，也包括在旁人觀看掃描時即時解釋設備調整與影像。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 疫情期間，講者與主管建立 virtual MSK class，遠距教授不同地點的 medical students。
  2. 他也支援 sports medicine、family medicine 等科別的 resident education。
  3. 段末三項總結為：sonographer 最熟悉系統、可釋放其他人力，並擅長把新技術轉為實際工作流程。

證據界線

區分講者內容、原始來源與目前可支持的解讀範圍。

  1. 研究會衍生 posters、articles、presentations、guidelines 與標準化流程。

器材準備

整理本段明示的探頭、無菌用品、針具與其他操作前準備。

  1. 講者的直升機 PFM 比喻是教學語：旁人可能覺得設備調整像魔法，實際上來自 sonographer 對系統的熟練。
教育跨專科合作virtual trainingsystem expert教學比喻
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

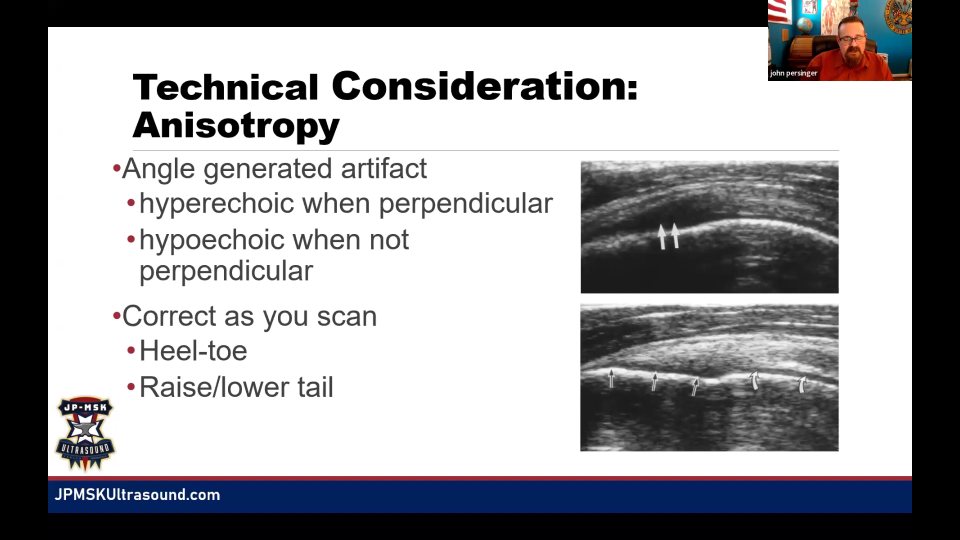

纖維方向、長短軸與 anisotropy 校正

原片同一秒 ↗
速讀摘要
  • MSK orientation 以結構纖維的 long axis／short axis 為主，不一定沿用一般腹部超音波的固定畫面方向。
  • Anisotropy 可讓正常肌腱因入射角偏離垂直而變暗；heel-toe 是本段示範的主要校正動作。
展開完整逐段詳解7 項

定位與探頭

起始地標、探頭放置、方向與傾斜、旋轉或平移方式。

  1. 講者先把探頭方向分為平行纖維的 long axis 與垂直纖維的 short axis。
  2. 投影片用 subscapularis tendon 與不同顏色探頭框，連結患者表面方向與畫面切面。
  3. 校正方式是 heel-toe／rocking transducer，亦即抬高或降低探頭尾端以重新取得垂直入射。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 許多 MSK 組織具平行纖維與明顯角度依賴性，尤其是 tendon。
  2. 講者示範在接近 90 度入射時結構較亮，偏離垂直後可迅速變成低回音。

判讀陷阱

假影、斜切、壓迫、正常變異與影片示範的排除方式。

  1. 他以自己曾把 subscapularis anisotropy 誤認為 tendon tear 的經驗，說明偽影的臨床陷阱。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 『paint the fence』是講者引用 Karate Kid 的動作記憶法，不是另一種獨立掃描技術。
orientationlong axisshort axisanisotropyheel-toesubscapularis
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

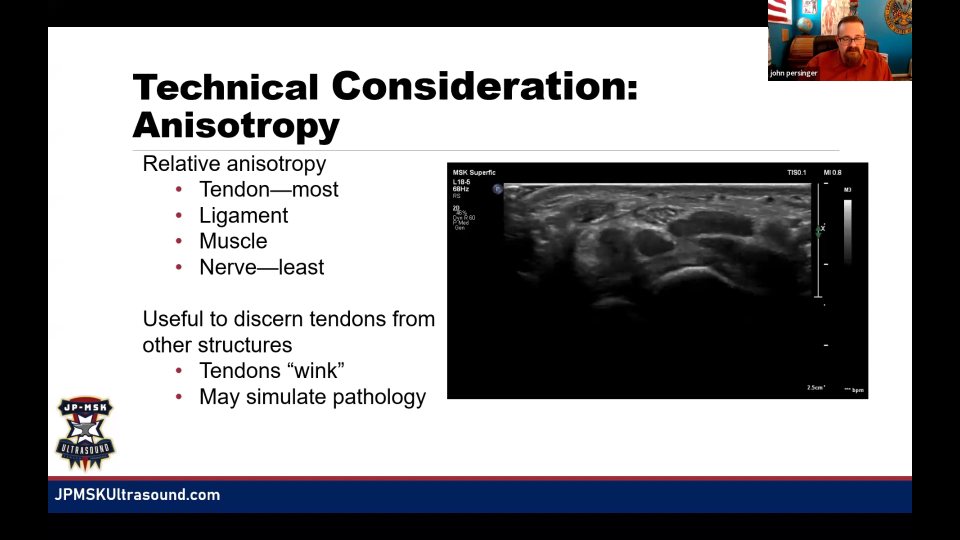

Carpal tunnel 動態示範：用 anisotropy 分辨 tendon 與 nerve

原片同一秒 ↗
速讀摘要
  • Carpal tunnel 橫切影片中，tendons 隨探頭角度明顯『眨眼』，median nerve 的回音變化相對較小。
  • 講者把這種相對差異用於組織確認，也提醒任何低回音病灶都要先排除 anisotropy。
展開完整逐段詳解6 項

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 影片是 carpal tunnel 的 short-axis view。

判讀陷阱

假影、斜切、壓迫、正常變異與影片示範的排除方式。

  1. 不同結構的 anisotropy 程度不完全相同；講者在此排列為 tendon 最明顯，其次為 ligament 與 muscle。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 畫面中反覆變亮變暗的結構被辨識為 flexor tendons。

解剖定位

以骨性與軟組織地標建立切面，並說明結構的相對位置。

  1. 位在中央、對角度變化相對不明顯者是 median nerve。

掃描路徑

從起點到終點的追蹤順序，以及長短軸或正交切面的轉換。

  1. 這種『winking』是講者的 bedside heuristic，仍需結合連續追蹤與解剖位置。

定位與探頭

起始地標、探頭放置、方向與傾斜、旋轉或平移方式。

  1. 若結構突然低回音，先用 heel-toe 重新取角，再決定是否是真正 pathology。
carpal tunnelmedian nervetendonwinking signanisotropy
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

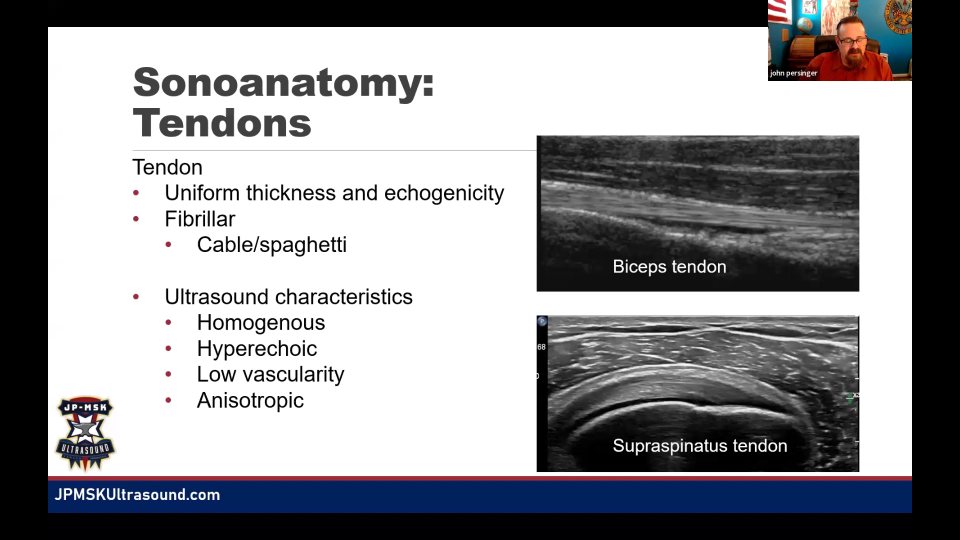

組織辨識一：bone、articular cartilage、tendon 與 ligament

原片同一秒 ↗
速讀摘要
  • Bone 以高回音皮質線和深部聲影定位，關節面另可見較低回音的 articular cartilage。
  • Tendon 以規則 fibrillar pattern 為核心；ligament 同樣具纖維但通常較不整齊，並可由兩端骨性地標追蹤。
展開完整逐段詳解9 項

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. Bone cortex 呈強回音線，其深部因聲波無法穿透而形成黑色 acoustic shadow。
  2. 在 articular surface，cartilage 位於 bone 與表層 tendon／soft tissue 之間，呈較低回音帶。
  3. 講者用乾 spaghetti 比喻 long-axis tendon：纖維平行、層次規則。
  4. 把 spaghetti box 旋轉 90 度後的點狀端面，對應 tendon short-axis 的斑點樣纖維截面。
  5. 講者以煮熟的 pasta 比喻 ligament：仍看得到纖維，但排列不像 tendon 那麼一致。

判讀陷阱

假影、斜切、壓迫、正常變異與影片示範的排除方式。

  1. 投影片用 knee 與 humeral head 影像標出 cartilage 的位置，強調不要把它誤認為液體。
  2. Tendon 最可靠的辨識不是單一亮度，而是可沿程追蹤的 cable-like fibrillar pattern；亮度仍受 anisotropy 影響。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. Ligament 連接 bone to bone，名稱常直接反映兩端骨性結構，因此可從已知骨地標間尋找。

解剖定位

以骨性與軟組織地標建立切面，並說明結構的相對位置。

  1. Acromioclavicular joint 被用作例子：先找 acromion 與 clavicle，再看兩者之間的 ligament／joint region。
bonearticular cartilagetendon fibrillar patternligamentsonoanatomy
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

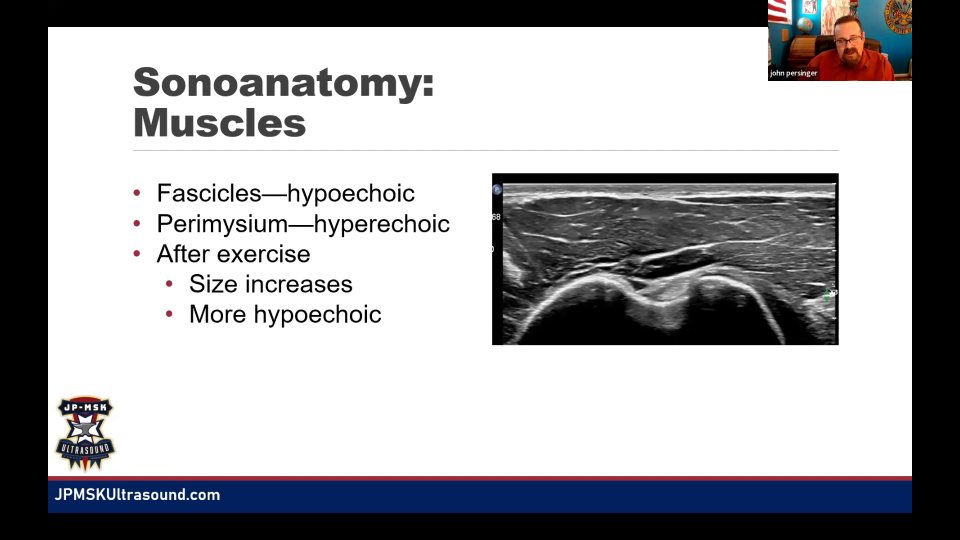

組織辨識二：bursa、nerve 與 muscle

原片同一秒 ↗
速讀摘要
  • Bursa 是潛在滑動空間，靜態可能看不見；nerve 以 fascicular／honeycomb pattern 及連續追蹤辨識。
  • Muscle 由低回音 fascicles 與高回音 perimysium 形成條紋；運動後尺寸與回音可暫時改變。
展開完整逐段詳解8 項

動態檢查

誘發動作、探頭跟隨方式與動態陽性或陰性結果。

  1. Bursa 在沒有液體時可能只是潛在空間，動態活動後少量液體可使其變得可見。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 講者以 shoulder 的 subacromial-subdeltoid bursa 說明：滑動時的液體用於降低摩擦。
  2. Nerve short axis 呈 honeycomb appearance：較暗的 fascicles 被較亮的 interfascicular epineurium 分隔。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 有液體的 bursa 可呈低回音或無回音內容，外圍保留較亮邊界。
  2. 運動後 muscle 可因血流增加而短暫變大、稍微變暗，應納入正常生理變化。

掃描路徑

從起點到終點的追蹤順序，以及長短軸或正交切面的轉換。

  1. Nerve long axis 呈平行低回音束狀結構及周圍高回音組織，需沿近遠端連續追蹤。
  2. Muscle 被比喻為 steak；fascicles 較暗，perimysium 較亮，長軸呈線、短軸呈點。

定位與探頭

起始地標、探頭放置、方向與傾斜、旋轉或平移方式。

  1. 講者把 heel-toe 下是否明顯『眨眼』作 nerve 與 tendon 的相對輔助，而非唯一判準。
bursanerve fasciclesmuscleperimysium動態辨識
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

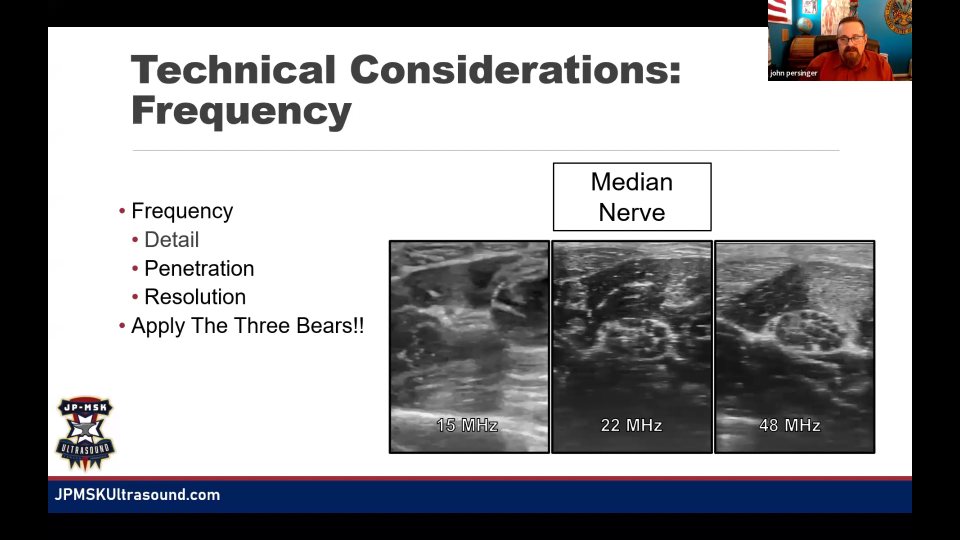

Frequency tradeoff：穿透、fascicular detail 與 Goldilocks 點

原片同一秒 ↗
速讀摘要
  • 提高 frequency 能增加表淺細節，卻會減少深部 penetration；MSK 掃描需依目標深度找平衡。
  • 講者在 median nerve 比較圖中偏好約 22 MHz 的中間影像，這是該示範與其設備經驗，不是固定標準。
展開完整逐段詳解6 項

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 左側約 15 MHz 影像能看到較深 pronator muscle，但 median nerve fascicles 不夠清楚。
  2. 講者認為中間約 22 MHz 影像同時保留 fascicular detail 與部分深層背景。

掃描設定

體位、探頭選擇、深度、焦點、增益與螢幕方向。

  1. 最高頻率影像讓 fascicles 更清晰，卻幾乎看不到 nerve 後方的結構。
  2. 選擇頻率時應先決定臨床目標是近場微細結構，還是需要更深的解剖關係。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 講者以 Goldilocks and the Three Bears 比喻：太低、太高都可能不合適，要找『just right』。

定位與探頭

起始地標、探頭放置、方向與傾斜、旋轉或平移方式。

  1. 本段沒有把講者約 22 MHz 的設備示範設定為所有部位、所有體型或所有探頭的通用建議。
frequencypenetrationresolutionmedian nerve22 MHztradeoff
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

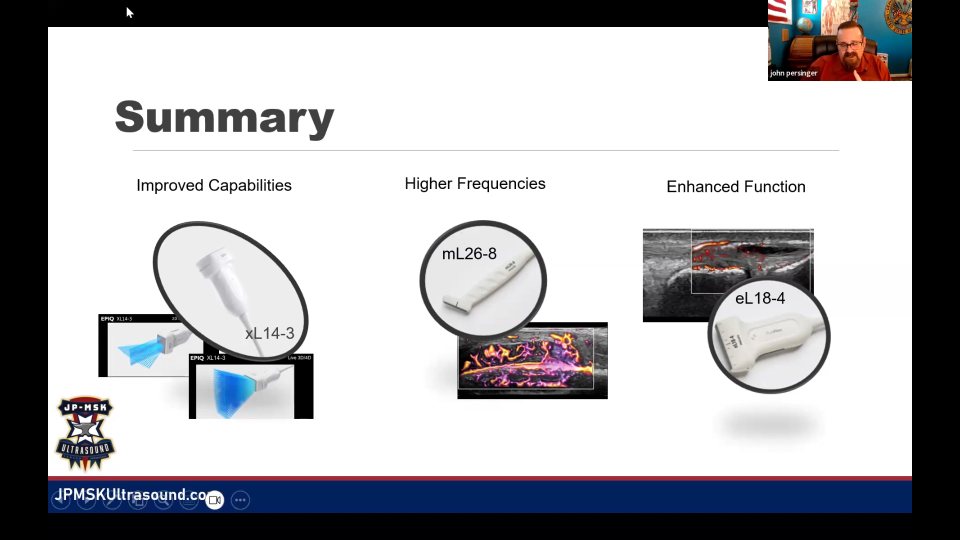

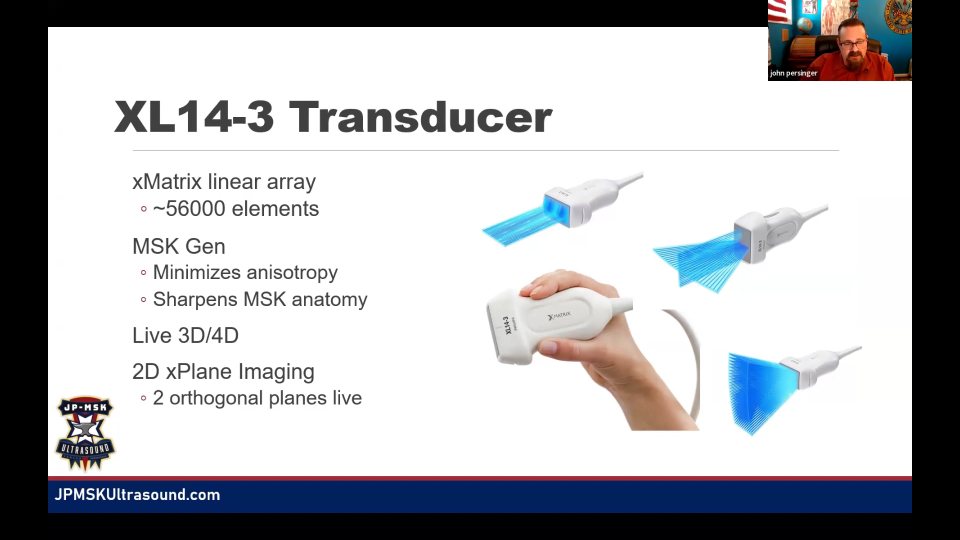

Philips 廠商教育：AutoSCAN、Flow Viewer、Auto View 與新探頭

原片同一秒 ↗
速讀摘要
  • Philips 新技術段介紹 NextGen AutoSCAN、Flow Viewer、Auto View for MSK，以及 XL14-3、mL26-8 等探頭。
  • 按鍵減量、元件數、anisotropy 改善與影像能力均是講者在 Philips webinar 中的產品說明，沒有在本課獨立驗證。
  • 這些功能的共同目標是減少操作負荷、改善近場細節、取得 volume／orthogonal views，並強化細小血流顯示。
展開完整逐段詳解11 項

掃描設定

體位、探頭選擇、深度、焦點、增益與螢幕方向。

  1. NextGen AutoSCAN 被描述為可自動調整掃描條件與深度相關設定，概念上接近 scan offset 的工作流程。
  2. mL26-8 被定位為近場高頻探頭，搭配 AutoSCAN、Flow Viewer 與 Auto Focal Zone。

動態檢查

誘發動作、探頭跟隨方式與動態陽性或陰性結果。

  1. 講者在廠商教育中引述按鍵操作可減少 54%，並把較少按鍵與 sonographer 重複性負荷相連；此百分比是 Philips 場域中的產品主張。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. eL18-4 的 supraspinatus tear 範例使用不同內建 presets 比較同一影像的呈現。
  2. Flow Viewer 又被講者稱為 Bubble Flow，結合 velocity 與 power 資訊，以接近 3D 的方式呈現 vessel lumen。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 講者表示 Flow Viewer 可在 real time 與 post-processing 使用，並降低 flash artifact；細部適用條件應回到 Philips 文件。
  2. Auto View for MSK 被類比為婦產 3D volume 的自動冠狀面重建，可從 rotator cuff volume 取得 coronal view。
  3. XL14-3 被描述為具有 56,000 個以上可個別驅動的 elements；這是講者在廠商教育中引用的產品數字。
  4. 產品名稱與效能描述應視為 Philips Healthcare 的廠商教育內容，而不是學會指引或獨立效能比較。

判讀陷阱

假影、斜切、壓迫、正常變異與影片示範的排除方式。

  1. 多角度發射被講者用來解釋 anisotropy 降低、解剖邊界變銳利，以及 3D／4D live imaging 與 orthogonal views。

定位與探頭

起始地標、探頭放置、方向與傾斜、旋轉或平移方式。

  1. 講者再次把約 22 MHz 稱為自己偏好的 Goldilocks 區域，並表示該探頭在此附近仍可取得部分肩部影像。
Philips廠商教育AutoSCANFlow ViewerAuto ViewXL14-3mL26-8
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

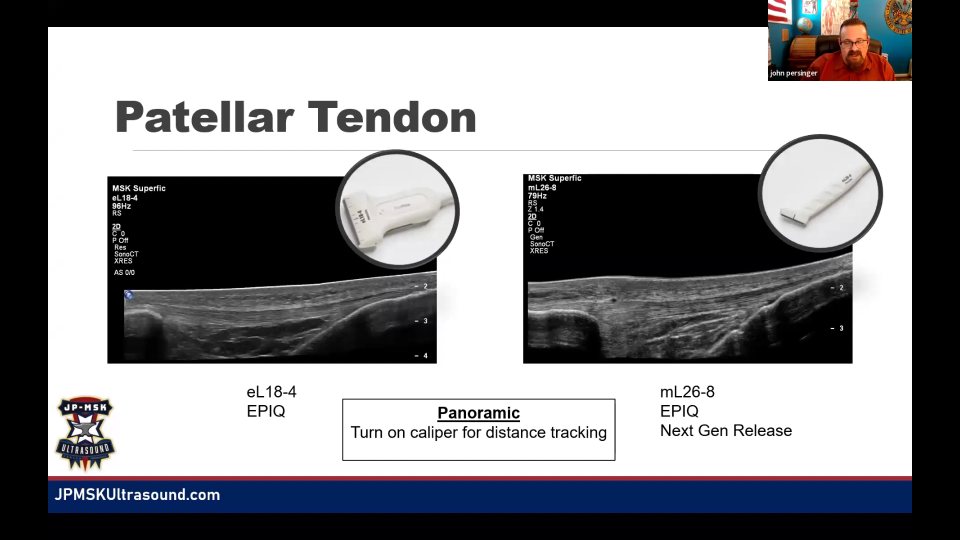

影像比較：patellar tendon、panoramic、triceps 與 Achilles

原片同一秒 ↗
速讀摘要
  • 講者以多個舊新探頭影像比較 tendon fibers、bone contour、subcutaneous layers 與 deep penetration。
  • Panoramic distance tracking、myotendinous junction 連續性與 Achilles 細節，是其認為新設備可能改善的實務點。
展開完整逐段詳解7 項

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. Patellar tendon 長軸比較先以約 16.5 MHz 影像顯示層狀纖維，再與 eL18-4／NextGen 影像對照。
  2. Triceps 影像從 muscle fibers、myotendinous junction 追到 tendon 與 olecranon insertion。

證據界線

區分講者內容、原始來源與目前可支持的解讀範圍。

  1. 講者觀察新版影像的 tendon layers、superficial tissue 與 bone margin 更銳利；這是 webinar 示範，不是盲態比較研究。

量測與紀錄

量測位置、比較條件與可重現的紀錄方式。

  1. Panoramic mode 可開啟 caliper 做 distance tracking，用來回答病灶距 joint 或其他 landmark 多遠。

判讀陷阱

假影、斜切、壓迫、正常變異與影片示範的排除方式。

  1. 較低頻影像在角度不佳處因 anisotropy 遺失部分 muscle fibers；mL26-8 示範則保留更多纖維細節。

掃描設定

體位、探頭選擇、深度、焦點、增益與螢幕方向。

  1. Achilles 比較使用 Lumify 12-4 與較高頻平台影像，著重 fibrillar detail、bone contour 與 subcutaneous tissue。

器材準備

整理本段明示的探頭、無菌用品、針具與其他操作前準備。

  1. 所有比較的設備、preset 與成像條件並不完全相同，因此只能讀作講者的產品示例與使用感受。
patellar tendonpanoramic imagingtricepsAchilles設備比較廠商教育
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

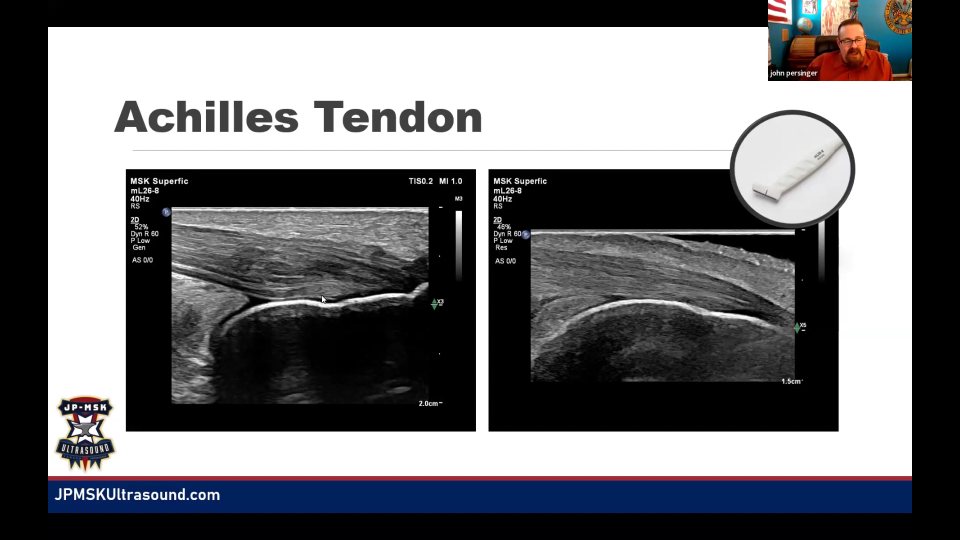

Achilles 案例：正常、病變外觀與患者溝通

原片同一秒 ↗
速讀摘要
  • 正常 Achilles 保有規則纖維；另一影像則呈纖維紊亂與 fusiform thickening，講者以『grumpy tendon』形容。
  • 都卜勒與雙側影像可協助觀察 neovascularization 並向患者解釋差異，但本段不建立單一活動停止門檻。
展開完整逐段詳解6 項

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 右側範例被講者描述為正常、健康的 Achilles tendon。
  2. 講者下一步會開啟 flow，查看 Kager fat pad 周邊是否有 neovascularization。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 左側範例可見 fibrillar pattern disruption 與 tendon fusiform enlargement。

動態檢查

誘發動作、探頭跟隨方式與動態陽性或陰性結果。

  1. 他把明顯軟化或腫大的 tendon 與 rupture risk 相連，並建議依臨床情況調整負荷；這是講者的臨床說法。

病例脈絡

保留本段與病例、症狀、檢查或治療決策有關的前後關係。

  1. 把 symptomatic 與 contralateral tendon 並排，可讓非 MSK 專業的患者直接看見差異。

證據界線

區分講者內容、原始來源與目前可支持的解讀範圍。

  1. 講者分享有患者因看到自己的影像而願意改變運動安排，屬臨床溝通經驗而非療效研究。
Achilles tendinopathyfibrillar disruptionfusiform thickeningneovascularization患者教育
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

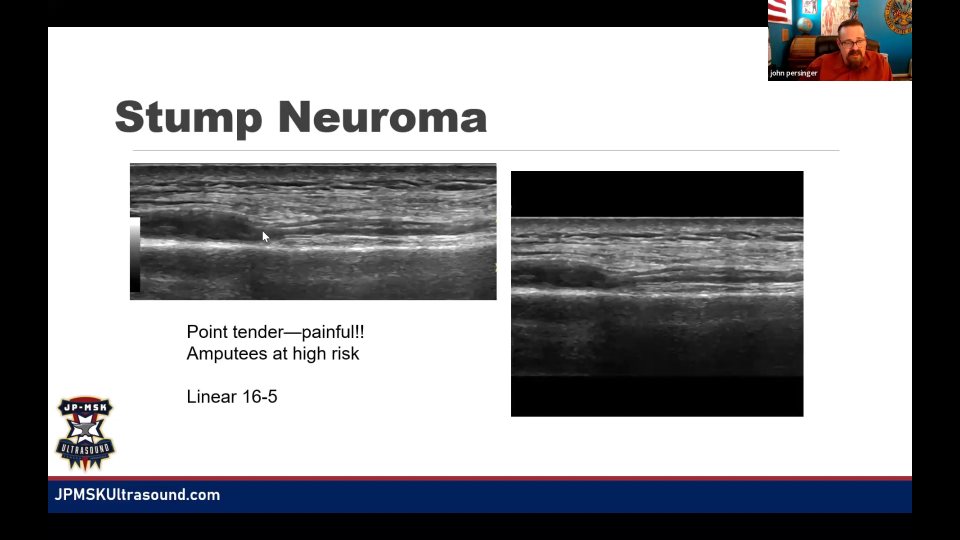

殘肢神經瘤：壓痛掃描與 volume／orthogonal imaging 構想

原片同一秒 ↗
速讀摘要
  • 截肢者殘肢疼痛病例中，超音波沿 nerve 找到局部 neuroma，探頭壓力本身就會加劇疼痛。
  • 講者設想以 XL14-3 volume 與同步 orthogonal planes 縮短接觸時間，這是回顧性應用構想。
展開完整逐段詳解7 項

病例脈絡

保留本段與病例、症狀、檢查或治療決策有關的前後關係。

  1. 患者因殘肢神經瘤受 socket 壓迫而無法舒適穿戴義肢。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 影像先辨識 nerve，再見到局部膨大的 neuroma；講者用『angry nerve tissue』作教學比喻。

定位與探頭

起始地標、探頭放置、方向與傾斜、旋轉或平移方式。

  1. 為顯示血流，操作者必須在疼痛區維持探頭並調整設備，造成患者不適。
  2. 減少接觸時間與提升患者舒適度是講者的假設性優點，並非此患者實際接受新探頭後的結果。

掃描設定

體位、探頭選擇、深度、焦點、增益與螢幕方向。

  1. 講者認為 XL14-3 即使工作頻率較低，仍可能提供足以辨識 neuroma 的 resolution。

操作步驟

依來源順序保留本段示範的操作流程與銜接條件。

  1. Volume acquisition 可在一次短暫接觸中保存資料，再離線取得 long-axis、short-axis 與 orthogonal views。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 投影片以 biceps tendon 的同步雙平面示範，推想相同方法可套用到 neuroma。
殘肢神經瘤amputeevolume imagingorthogonal planes疼痛掃描XL14-3
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

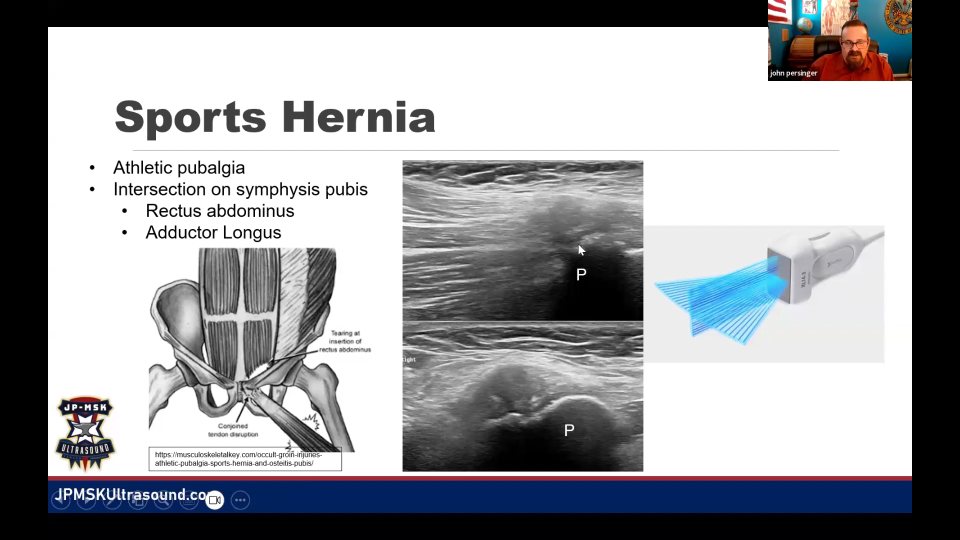

Athletic pubalgia：共同腱膜、站立誘發與掃描人體工學

原片同一秒 ↗
速讀摘要
  • 講者指出 sports hernia 多指 athletic pubalgia，而不是真正腹壁疝氣。
  • 影像聚焦 rectus abdominis 與 adductor longus 在 pubic symphysis 的共同腱膜，以及站立掃描的疼痛與人體工學。
展開完整逐段詳解7 項

解剖定位

以骨性與軟組織地標建立切面，並說明結構的相對位置。

  1. Rectus abdominis 自上方、adductor longus 自大腿內側共同接近 pubic symphysis。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 快速轉向或單腳支撐的運動被講者用來解釋共同 aponeurosis 的受力。

病例脈絡

保留本段與病例、症狀、檢查或治療決策有關的前後關係。

  1. 正常 tendon fibers 應呈連續線性；病例在附著處出現 bone irregularity、fibrillar pattern loss 與局部 bulging。
  2. 講者推想同步 long／short-axis volume acquisition 可縮短掃描，降低患者與操作者的不適。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 該患者只有站立時才能重現合適影像，操作者必須跪在地面並壓在疼痛區。
  2. Athletic pubalgia 的診斷仍需結合臨床與完整鑑別，本段重點是影像示例與設備工作流程。

掃描路徑

從起點到終點的追蹤順序，以及長短軸或正交切面的轉換。

  1. 長軸與短軸需分別重新定位，途中甚至需要休息，顯示掃描姿勢本身會影響可行性。
athletic pubalgiapubic symphysisrectus abdominisadductor longus人體工學
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

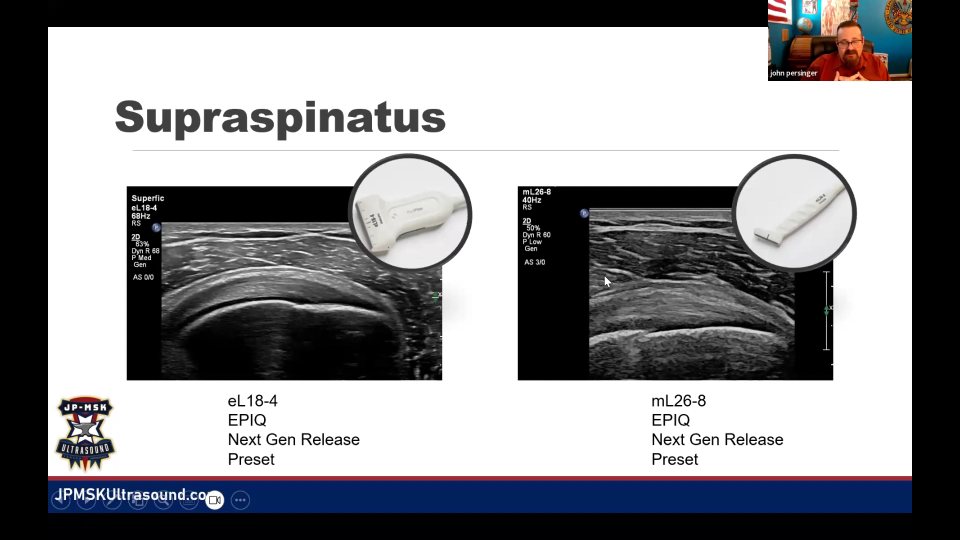

Supraspinatus tear：替代 preset、細節比較與冠狀面重建

原片同一秒 ↗
速讀摘要
  • 講者用自己的 supraspinatus tear，示範沒有 MSK preset 時如何從其他 preset 找到可用起點。
  • eL18-4、mL26-8 與 XL14-3 的比較集中在 tendon fibers、bone／articular surface、penetration 與 orthogonal／coronal views。
展開完整逐段詳解8 項

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 因原肩部 preset 被刪除，講者在 Affiniti／eL18-4 上暫用 advanced breast preset 取得影像。
  2. 由 volume 重建的 coronal view 接近 surgeon 熟悉的影像方向；講者認為未來可能有溝通價值，但也說仍待時間驗證。
  3. 此段影像來自講者自述病例與 Philips 示範，沒有以相同條件做獨立診斷準確度比較。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 其實務比喻是：muscle 可從 thyroid 或 testicle 類 homogeneous preset 起步；要分辨多層組織可試 breast；較深 hip 可考慮 pediatric abdomen。
  2. NextGen eL18-4 範例讓 supraspinatus tendon fibers、bone edge 與 deltoid muscle 更清楚。
  3. XL14-3 volume 可同時取得 supraspinatus long-axis 與 short-axis images。

器材準備

整理本段明示的探頭、無菌用品、針具與其他操作前準備。

  1. 這些是設備缺乏 MSK preset 時的講者 workaround，不是跨廠牌固定配方。

掃描設定

體位、探頭選擇、深度、焦點、增益與螢幕方向。

  1. mL26-8 雖頻率更高，投影片仍顯示可達 shoulder 深度並呈現 bone 與 articular surface。
supraspinatus tearpreseteL18-4mL26-8orthogonal imagingcoronal view
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

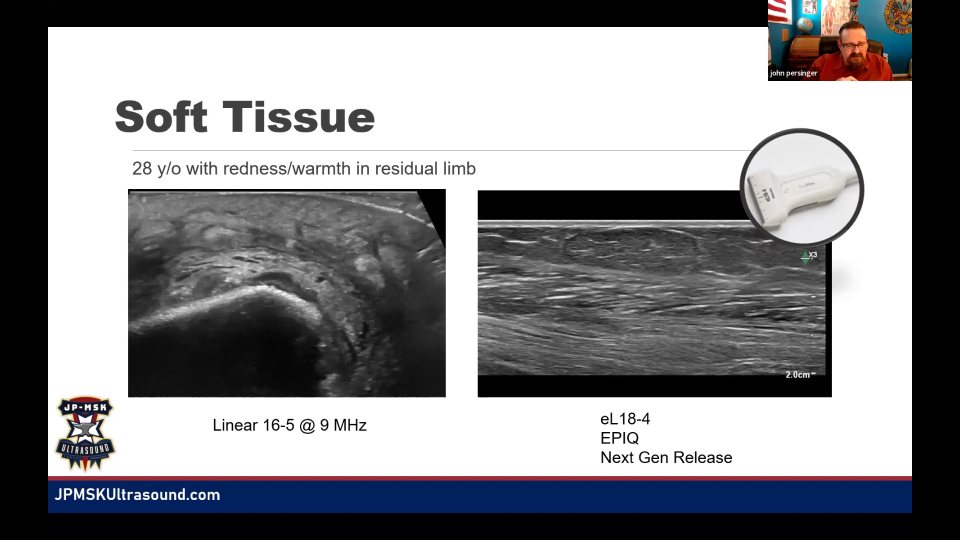

殘肢軟組織：bone spur、edema、bursa 與疑似感染

原片同一秒 ↗
速讀摘要
  • 兩個殘肢案例分別展示 distal bone spur 引起的局部刺激，以及紅、熱部位的 edema／bursal fluid 評估。
  • 講者用高解析與新血流功能說明可能看清更多 tissue layers，但也承認 abscess 不能只憑此段超音波確定。
展開完整逐段詳解8 項

病例脈絡

保留本段與病例、症狀、檢查或治療決策有關的前後關係。

  1. 第一個病例是運動中的截肢者，distal residual limb pain 經 prosthetist 判斷不像 socket fitting 問題。

動態檢查

誘發動作、探頭跟隨方式與動態陽性或陰性結果。

  1. 在局部症狀點放置探頭後，影像顯示 distal bone spur；講者表示此人後續問題與持續跑步負荷有關。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. 較高 soft-tissue resolution 被用來設想分辨 spur 上方的皮下層次、fluid 與 muscle disruption。
  2. ASR 中把液體更高解析後的 hypo／anechoic 關係說得不清楚，因此筆記只保留可確定的『內部細節與範圍』。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 另一個 ankle injury 影像示範 trapezoid field of view，可擴展兩側視野並保留外側聚焦。
  2. 第二個殘肢病例只有輕微 redness 與 warmth，超音波見 edema 且 bone end 附近有 bursal fluid。
  3. 講者明確說影像不能單獨回答是否為 abscess，確定內容物仍需 sampling／aspiration。
  4. 較高解析可能顯示液體內部細節與 edema extent；新 flow 功能的價值在本病例仍是回顧性推想。
residual limbbone spuredemabursaabscess differentialtrapezoid
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

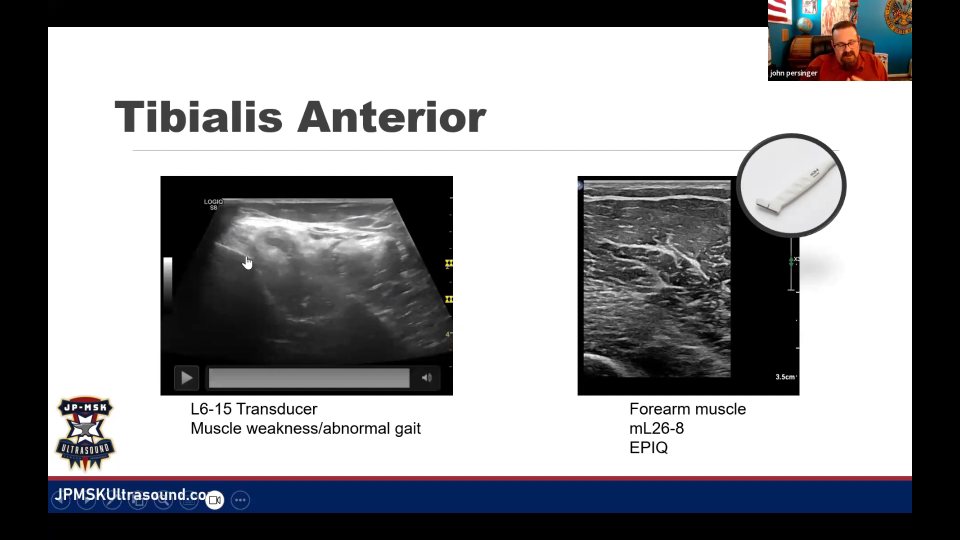

Tibialis anterior：功能不足與 fatty replacement

原片同一秒 ↗
速讀摘要
  • 沿 tibialis anterior short-axis sweep，可從正常肌肉逐漸看到局部變亮與纖維被脂肪取代。
  • 講者先描述 muscle dysfunction，隨後仍認為可能有上游 nerve-related cause，因此病因並未在本段確定。
展開完整逐段詳解7 項

病理判讀

依本段影像與口述整理病變外觀、相對位置與判讀線索。

  1. 患者步態異常並有明顯 foot slap，無法正常 dorsiflex foot。

掃描路徑

從起點到終點的追蹤順序，以及長短軸或正交切面的轉換。

  1. Short-axis 掃描沿小腿向遠端，正常區仍呈 steak-like muscle pattern。
  2. 較小探頭 footprint 也可能讓操作者在 shin 上更容易穩定手部並沿程掃描。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 進入異常區後 muscle 變得高回音，講者將其解釋為 fatty infiltration／fatty replacement。
  2. 功能上可見 tibialis anterior 未正常收縮，但超音波只直接顯示肌肉形態與回音改變。
  3. 他用 mL26-8 的 forearm muscle 影像類比，認為更高解析可顯示殘存 muscle fibers。

操作步驟

依來源順序保留本段示範的操作流程與銜接條件。

  1. 講者口述先說『not nerve related』，隨即又說『probably nerve related』；筆記因此不選定病因。
tibialis anteriorfatty replacementfoot slapmuscle ultrasound病因不確定
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

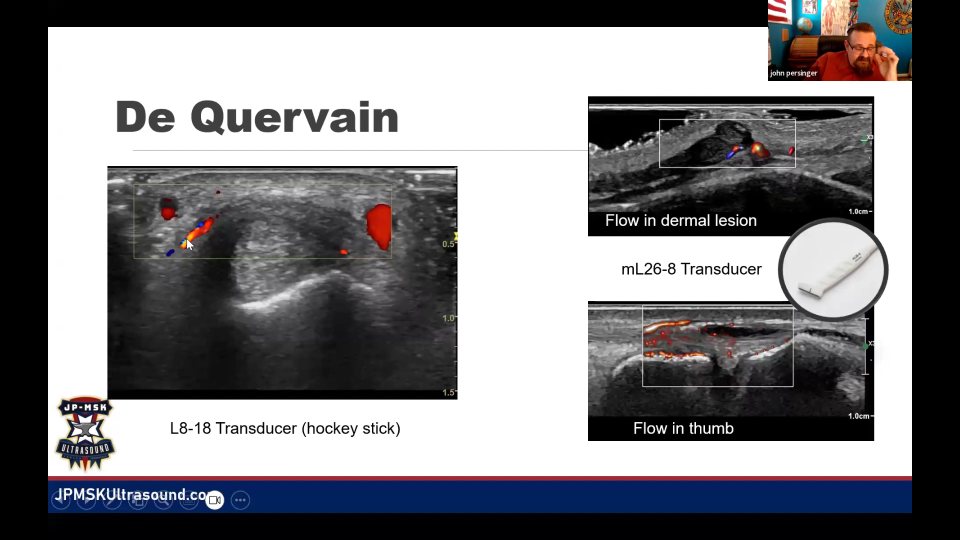

Ulnar nerve compression 與 de Quervain tenosynovitis

原片同一秒 ↗
速讀摘要
  • Ulnar nerve 案例用 fascicular pattern 與壓迫點近端膨大尋找 little-finger paresthesia 的來源。
  • 講者自己的 de Quervain 案例顯示第一伸肌腱 compartment 的 fluid、retinaculum thickening 與 hyperemia。
展開完整逐段詳解8 項

動態檢查

誘發動作、探頭跟隨方式與動態陽性或陰性結果。

  1. 第一個自我病例有小指麻木與刺痛，講者把長時間屈肘與職業性上肢負荷列為可能背景。

掃描路徑

從起點到終點的追蹤順序，以及長短軸或正交切面的轉換。

  1. 壓迫性 neuropathy 的掃描思路是沿 ulnar nerve 追蹤：正常段後若突然變粗，狹窄點可能在其鄰近。

掃描設定

體位、探頭選擇、深度、焦點、增益與螢幕方向。

  1. 較舊影像不易看清 fascicles；mL26-8 示例在相近深度呈現較清楚的 honeycomb pattern。

病例脈絡

保留本段與病例、症狀、檢查或治療決策有關的前後關係。

  1. 第二個自我病例由 blacksmithing 後 wrist pain 引起，講者診斷為 de Quervain tenosynovitis。

病理判讀

依本段影像與口述整理病變外觀、相對位置與判讀線索。

  1. 病變位於 first dorsal extensor compartment，tendon 外觀異常並有周圍 fluid。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. Retinaculum 變厚且可見 increased flow，但舊設備難以判斷細小血流是否真正進入增厚區。

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. Philips 新 flow 示例來自 dermal lesion、finger 與 thumb，講者據此推想可改善 superficial peritendinous flow 評估。

介入定位

本段實際呈現的靶層、針尖可視化、鄰近結構與注液終點。

  1. De Quervain tenosynovitis 的名稱依前臂伸肌腱室脈絡保守正規化，沒有新增注射或治療參數。
ulnar nervenerve compressionde Quervain tenosynovitisfirst extensor compartmenthyperemia
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

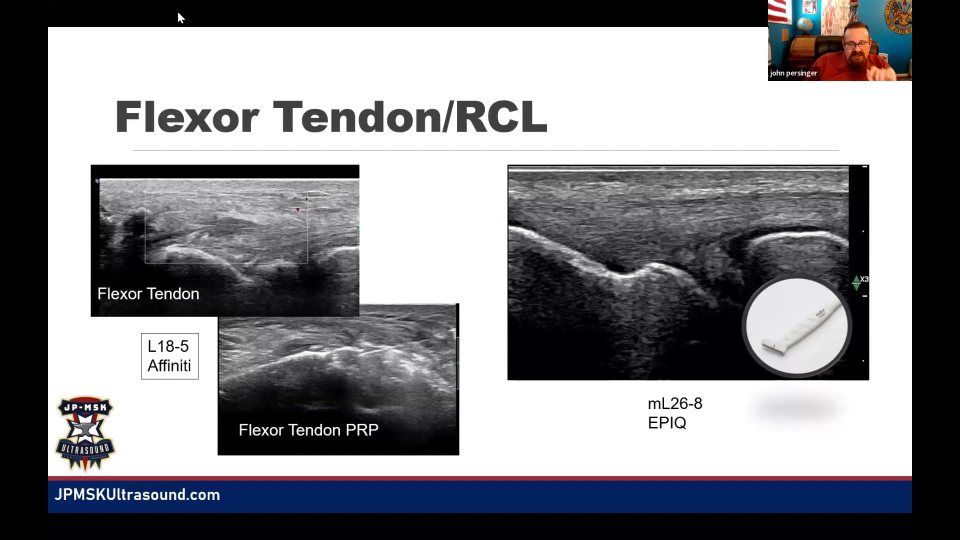

Finger pulley 與投影片標示的 flexor tendon／RCL 介入影像

原片同一秒 ↗
速讀摘要
  • Finger pulley 以固定 flexor tendon、避免 bowstringing 的功能定位，並比較 48 MHz 與 mL26-8 的纖維細節。
  • 肘部 PRP 投影片標示 Flexor Tendon/RCL；更高解析可能分開 superficial tendon 與 deeper ligament，讓目標層次更清楚。
展開完整逐段詳解8 項

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. Pulley 被講者比喻為電線 staple 或 croquet wicket，將 flexor tendon 固定在 phalanx 附近。
  2. 如果 pulley 失去功能，屈指時 tendon 可能離開 bone 形成 bowstringing。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 48 MHz 影像已能顯示 tendon 與 pulley；講者認為 mL26-8 因 footprint 與整體呈現更容易看出 pulley fibers。
  2. 投影片把較表淺 fibrillar structure 解釋為 tendon，較深低回音結構解釋為 ligament。

病例脈絡

保留本段與病例、症狀、檢查或治療決策有關的前後關係。

  1. 另一病例是投影片標示 Flexor Tendon/RCL 的疼痛 elbow tendon–ligament complex，患者接受 ultrasound-guided PRP injection。

證據界線

區分講者內容、原始來源與目前可支持的解讀範圍。

  1. 代表影格明示 Flexor Tendon/RCL；RCL 在此依投影片展開為 radial collateral ligament，但影格與講者說明不足以確定具體撕裂型態或針尖位置。

介入定位

本段實際呈現的靶層、針尖可視化、鄰近結構與注液終點。

  1. 講者表示較清楚的 tissue interface 可協助 operator 把 needle／injectate 對準預定層次，而不是只碰 bone 後退針。

定位與探頭

起始地標、探頭放置、方向與傾斜、旋轉或平移方式。

  1. 患者恢復良好是講者對單一病例的敘述，不能據此歸因於特定探頭或影像解析度。
finger pulleybowstringingradial collateral ligamentPRPtendon–ligament interface廠商教育
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

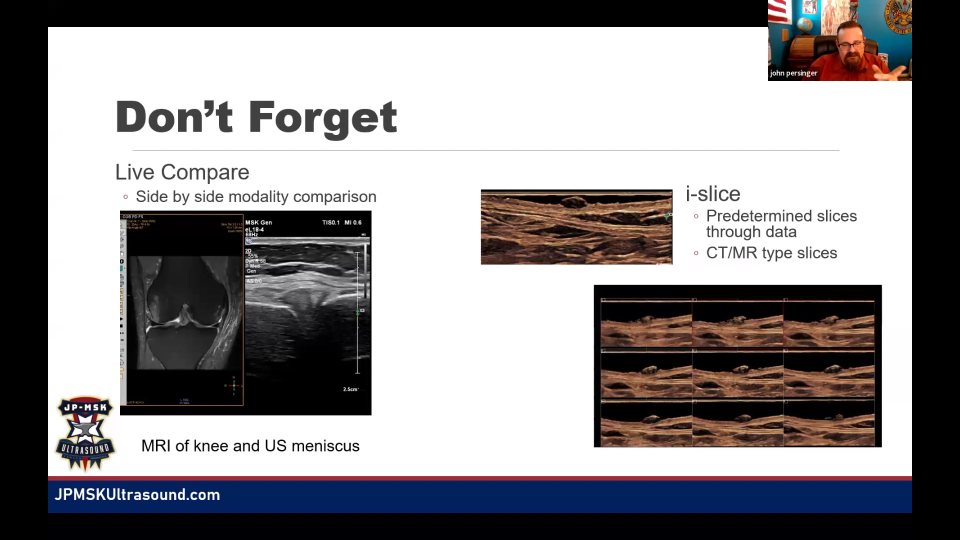

Wrist compartments、nail bed flow、Live Compare 與 iSlice

原片同一秒 ↗
速讀摘要
  • Lister’s tubercle、extensor compartments、nail bed 微血流與 PACS side-by-side comparison，展示高解析與 volume tools 的不同用途。
  • iSlice 可按固定間距切分 volume data；講者以殘肢神經瘤說明可能如何提供 long／short-axis serial sections。
展開完整逐段詳解8 項

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. Lister’s tubercle 是 dorsal wrist 的可觸及骨性突起，可用來定位 second 與 third extensor compartments。
  2. 表淺 vessels 也因解析與 flow sensitivity 增加而較明顯。
  3. 在 neuroma 情境中，講者認為 serial slices 可協助描述 lesion margins；這是規劃與溝通用途的構想。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 左右影像比較顯示較高解析下 compartment 3 內部斑點與 compartment 2 的兩個 component 更容易分開。
  2. Nail bed 影像使用 standoff，能看到 nail plate 向 cuticle 深部延伸與 nail-bed flow。

病理判讀

依本段影像與口述整理病變外觀、相對位置與判讀線索。

  1. 講者用『若能看到 nail-bed flow，也可能看到病變 tendon 周邊細流』連結前述 de Quervain 案例；這是產品示範推論。

病例脈絡

保留本段與病例、症狀、檢查或治療決策有關的前後關係。

  1. Live Compare 可把 PACS 中的 MRI 與當下 ultrasound 並排，但能否使用取決於 PACS administrator 與系統權限。
  2. iSlice 類似 CT／MRI 的固定間距切片，可從 volume data 產生一系列預設平面。
Lister’s tubercleextensor compartmentsnail bedLive CompareiSlicevolume data
Philips｜MSK 超音波的核心工具與新技術 · 本章影片

結語：高頻、雙平面能力與 sonographer 的核心價值

原片同一秒 ↗
速讀摘要
  • 講者總結 XL14-3 的 volume／two-plane imaging、eL18-4 的 enhanced functions，以及對高頻近場影像的偏好。
  • 最後回到 sonographer 的角色：熟悉系統、釋放團隊產能，並把新技術轉化成可工作的掃描方法。
展開完整逐段詳解8 項

課程脈絡

保留理解本時間段所需的課程定位、前後文與講者說明。

  1. XL14-3 的 volume 與 two-plane imaging 被列為最有潛力的改進。
  2. 跨 vascular、OB、radiology 或 cardiology，sonographer 都能作為 force multiplier。
  3. 最後一項能力是把新 technology 找到新的實際用途，而不只是接受預設功能。

器材準備

整理本段明示的探頭、無菌用品、針具與其他操作前準備。

  1. 講者表示自己偏好 higher frequencies，並在結語把約 20 MHz 稱為 Goldilocks spot；這是其設備經驗。

操作步驟

依來源順序保留本段示範的操作流程與銜接條件。

  1. eL18-4 的 enhanced presets 與工作流程功能被再次肯定。
  2. 按鍵操作減少 54% 再次出現於 Philips 廠商教育結語，仍屬講者引用的產品數字。

影像觀察

本段應辨認的解剖層次、正常外觀與病理所見。

  1. 講者稱 sonographer 為 system-use master，重點是對設備設定與影像最佳化的熟悉。

病例脈絡

保留本段與病例、症狀、檢查或治療決策有關的前後關係。

  1. 課程在 64:20 左右進入提問邀請，沒有再新增病例或技術參數。
課程結語high frequencytwo-plane imagingforce multipliersonographer廠商教育
